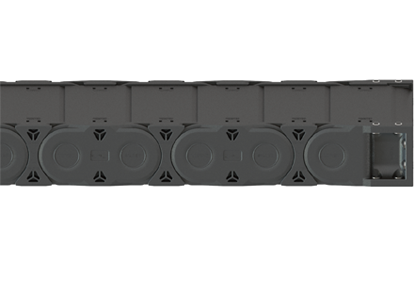

G34T拖链系列

  • - 封闭式拖链 -
  • 防尘防碎屑

节距 P : 56 mm

内高 Hi : 34 mm

内宽 Bi : 50 - 300 mm

弯曲半径 R : 125 - 300 mm

拖链代码

Bi[mm]

Ba[mm]

R[mm]

重量

[kg/m]
G34T.050.R 50 72 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 1.80
G34T.075.R 75 97 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 2.03
G34T.100.R 100 122 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 2.26
G34T.125.R 125 147 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 2.48
G34T.150.R 150 172 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 2.71
G34T.175.R 175 197 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 2.93
G34T.200.R 200 222 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 3.15
G34T.250.R 250 272 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 3.61
G34T.300.R 300 322 125 | 150 | 175 | 200 | 225 | 250 | 300 ≈ 4.06

MFB接头

1. 活动式

Bi

[mm]

MFB接头代码

活动式

A

[mm]

B

[mm]
   50    ▶ G340T.050.□.12 64 76
   75    ▶ G340T.075.□.12 89 101
100    ▶ G340T.100.□.12 114 126
125    ▶ G340T.125.□.12 139 151
150    ▶ G340T.150.□.12 164 176
175    ▶ G340T.175.□.12 189 201
200    ▶ G340T.200.□.12 214 226
250    ▶ G340T.250.□.12 264 276
300    ▶ G340T.300.□.12 314 326

■ 推荐用于架空和滑行应用

■ 可从底部、顶部、端面三个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板



请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

2. 固定式

Bi

[mm]

MFB接头代码

活动式

A

[mm]

B

[mm]
   50    ▶ G341.050.□.12 64 76
   75    ▶ G341.075.□.12 89 101
100    ▶ G341.100.□.12 114 126
125    ▶ G341.125.□.12 139 151
150    ▶ G341.150.□.12 164 176
175    ▶ G341.175.□.12 189 201
200    ▶ G341.200.□.12 214 226
225    ▶ G341.225.□.12 239 251
250    ▶ G341.250.□.12 264 276
275    ▶ G341.275.□.12 289 301
300    ▶ G341.300.□.12 314 326
350    ▶ G341.350.□.12 364 376
400    ▶ G341.400.□.12 414 426

■. 推荐用于竖直悬挂和站立应用
■. 可从底部、顶部、端面三个位置固定
■. 选配一可集成C型槽来安装电缆夹或扎线板



请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数



标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：Cmin = 0 mm



活动竖隔片：ST34.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动



锁紧竖隔片：ST34.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动



横隔片：SH40.X

■3 种不同高度可布置
■ 灵活的宽度：每2mm增量一个宽度
■ 带凹槽结构，避免横隔片的横向移动

架空应用 | 短行程

拖链长度 LK = S/2+K

R

[mm]

H

[mm]

D

[mm]

K

[mm]
125 304 236 505
150 354 236 505
175 404 286 665
200 454 311 745
225 504 336 820
250 554 361 900
300 654 411 1055



滑行应用 | 长行程

拖链长度 LK = S/2+K1

R

[mm]

H1

[mm]

D1

[mm]

K1

[mm]

ΔC

[mm]

nR

[1]


125 162 465 728 255 2
150 162 510 840 280 3
175 162 600 1008 340 3
200 162 780 1232 490 3
225 162 920 1456 610 3
250 162 950 1568 620 4
300 162 1270 2016 890 4

架空长度
 ≤ 3.5 m
滑行距离

≤ 200 m
垂直悬挂

≤ 100 m
垂直站立

≤ 5.0 m
侧向架空 ≤ 1.5 m
速度/加速度 FLG

≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]
滑行速度/加速度 ≤ 5 [m/s] / 30 [m/s² ]
